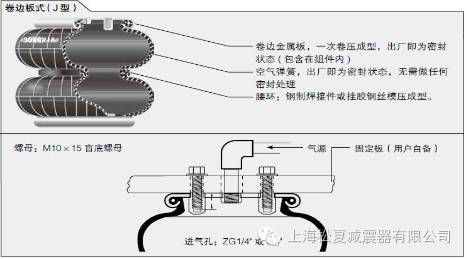

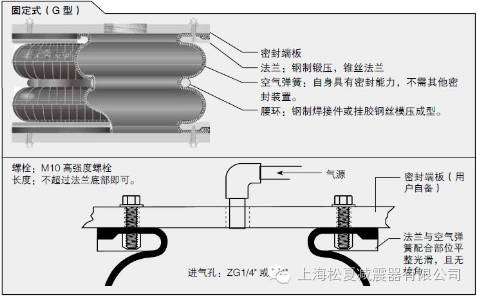

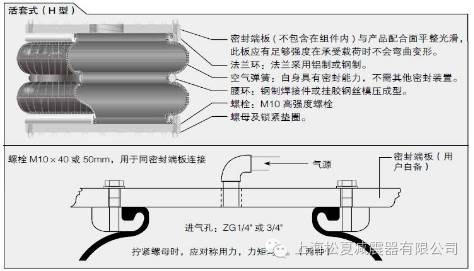

橡膠空氣彈簧的幾種連接方式介紹
來源：上海松夏減震器有限公司????發布時間：2016-09-28 16:20
說明：靜態參數圖為一組等壓線(0.2MPa ～ 0.8MPa) 的承載力/行程曲線及 0.7MPa 時的容 積/行程曲線。
圖中顯示了承載力、高度.容積的坐標軸，以及設計高度線、安全伸長線右側陰影區( 該 區盡量不用或慎用空氣彈簧)
l 空氣彈簧的選擇使用指南------作為空氣行程調節器的選擇指南
★ 行程
.大行程是.大安全伸長高度減去.低壓縮高度所得之差。整個行程或者其中任意一段都
可使用。如果需要用內部橡膠緩沖器，請注明所增加的.小高度值，緩沖器的加裝會導致總行 程減小。
以 300180J-2 為例：
1、.低高度、.大高度、設計高度、安全伸長高度可由附圖 1(11 頁) 中橫坐標上直接 讀出，分別為 85、235、180、206
2、全行程= .大高度- .低高度=235-85=150mm
安全行程= 安全伸長- .低高度=206-85=121mm
★ 力
這里所指的力就是您在應用中所要支撐或要推動的力，您可以直接從靜態參數圖中讀出力 的值。注意一般情況下，力隨高度增加而減小以 300180J-2
為例。
1、求某充氣壓力下設定高度的承載力：如當充氣壓力 P=5Kg/cm2，高度 H=115mm，此時空 氣彈簧的承載力由圖查出 C=2600Kg，如(1)
點對應縱坐標上的點。
2、求某充氣壓力下設定高度(115mm) 的有效面積：A=C/P=2600÷5=520cm2
3、求充氣壓力 P=7Kg/cm2，高度 115mm 時的內容積：由附圖 1(11 頁) 中查出 5.61dm3，
如(2)點對應容積坐標軸上的點。
這里.別指出：空氣彈簧內容積隨充氣壓力增減變化甚微，故只給出一條 0.7MPa 壓力下
的容積/行程曲線，其他壓力下容積數值可近似由此曲線查出。
★空氣進口尺寸的選擇
空氣進口的尺寸和空氣彈簧在使用過程中的反應靈敏度有直接關系，通常情況下空氣進口越大 反應越靈敏。
